#Как открыть

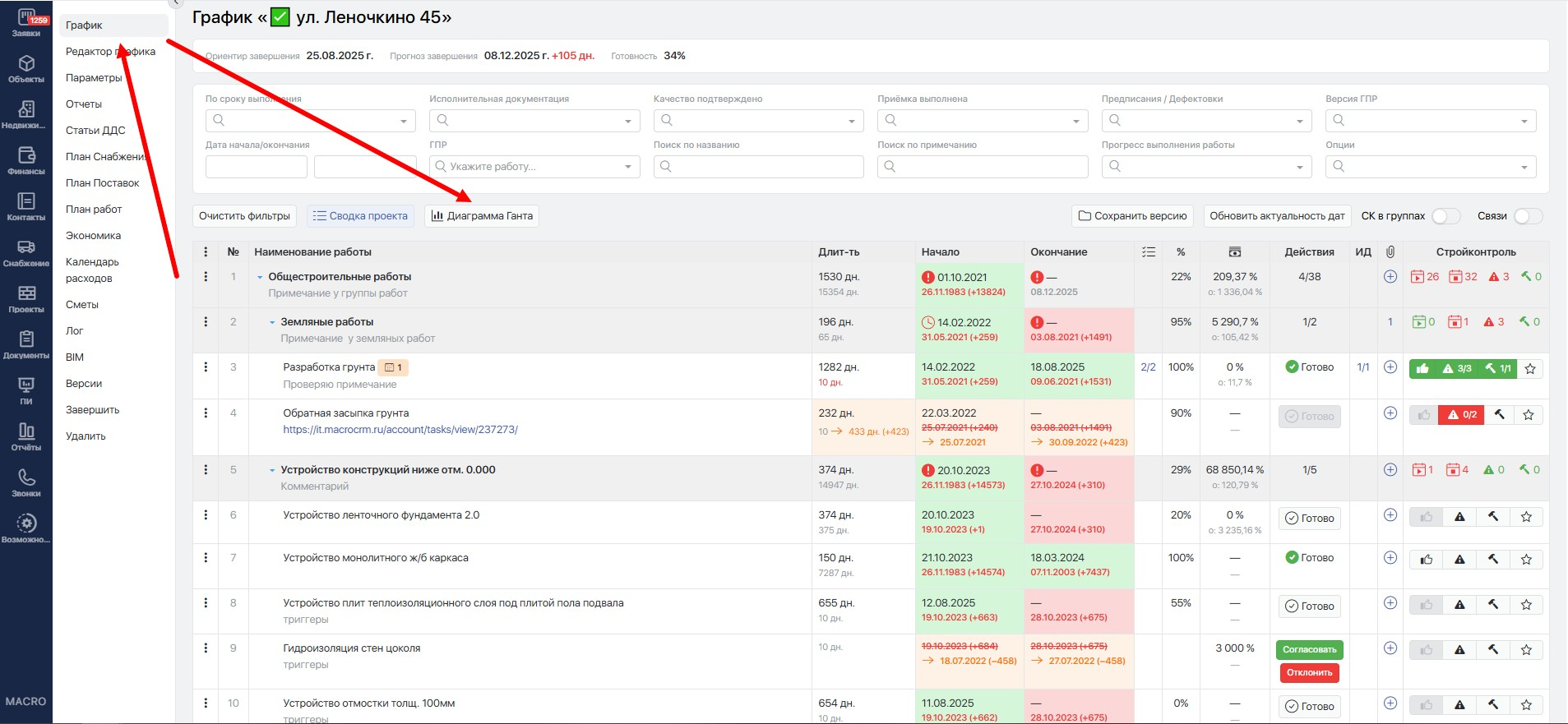

Перейдите в график проекта и нажмите кнопку Диаграмма Ганта .

#Функционал Диаграммы Ганта

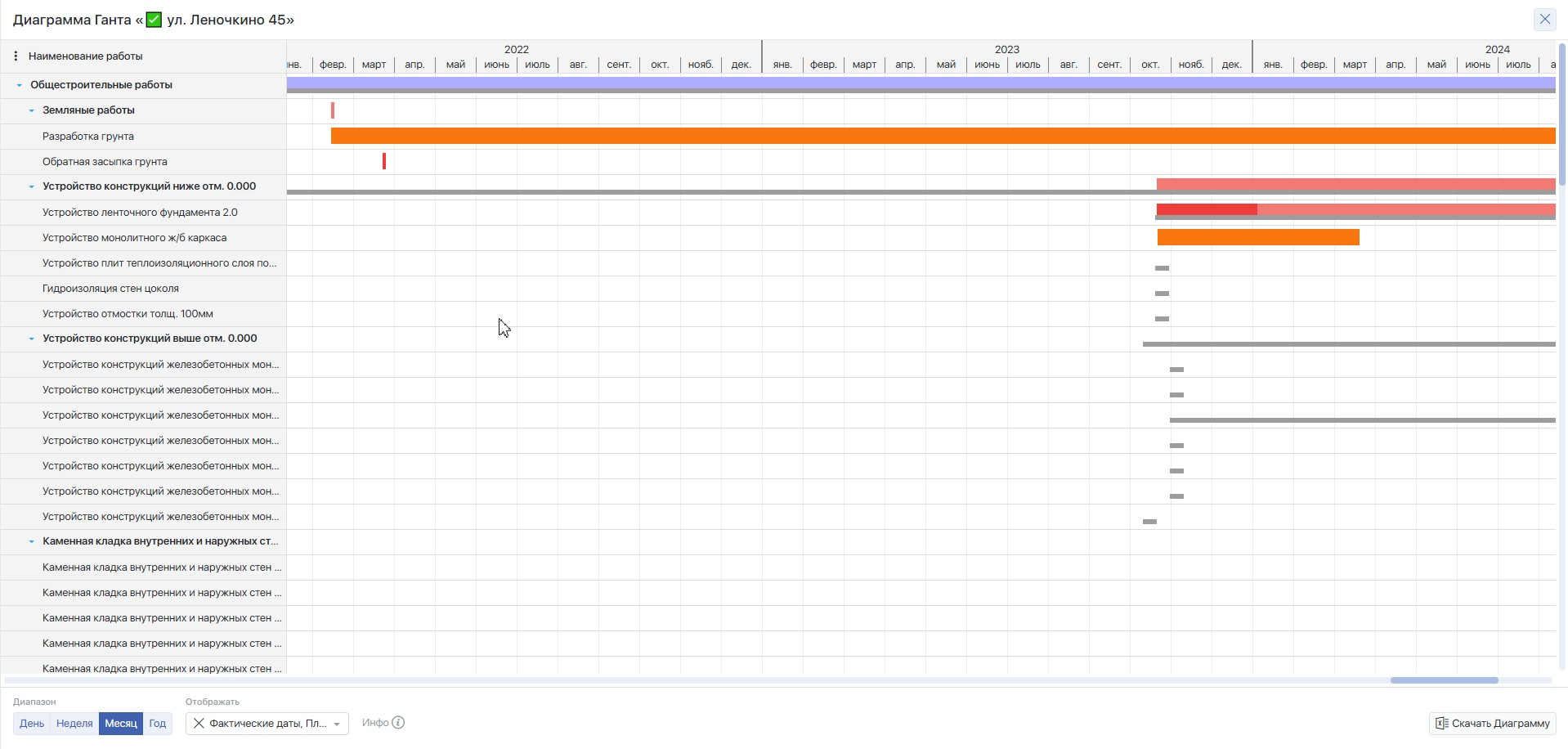

Цветовое обозначение работ:

• Серый — плановые даты работ.
• Фиолетовый — фактические даты работ.
• Красный — не начаты или не завершены в срок.
• Оранжевый — начаты или завершены с просрочкой.
• Зелёный — начаты или завершены раньше планового срока.

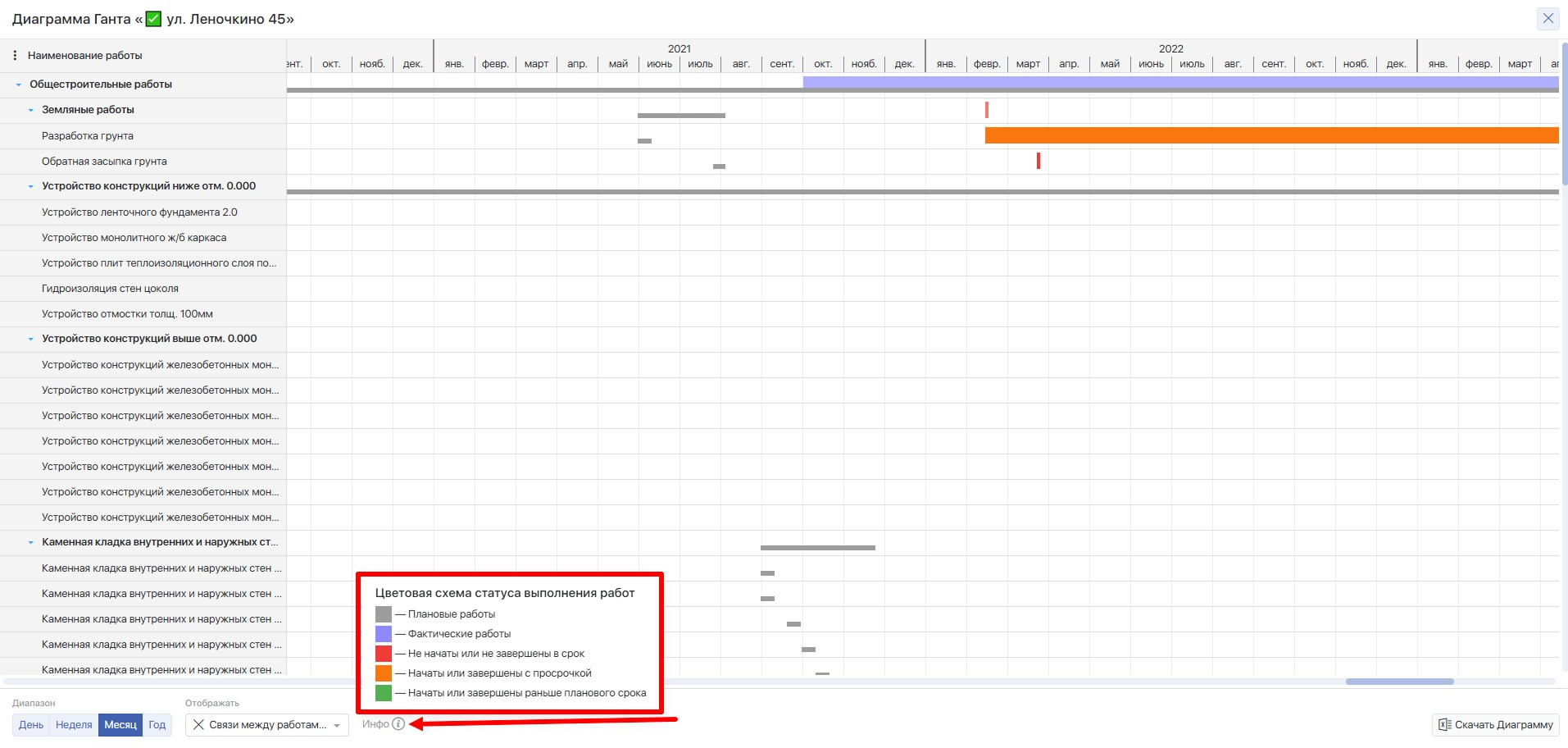

Также в самом графике всегда доступна актуальная подсказка по цветовому обозначению работ.

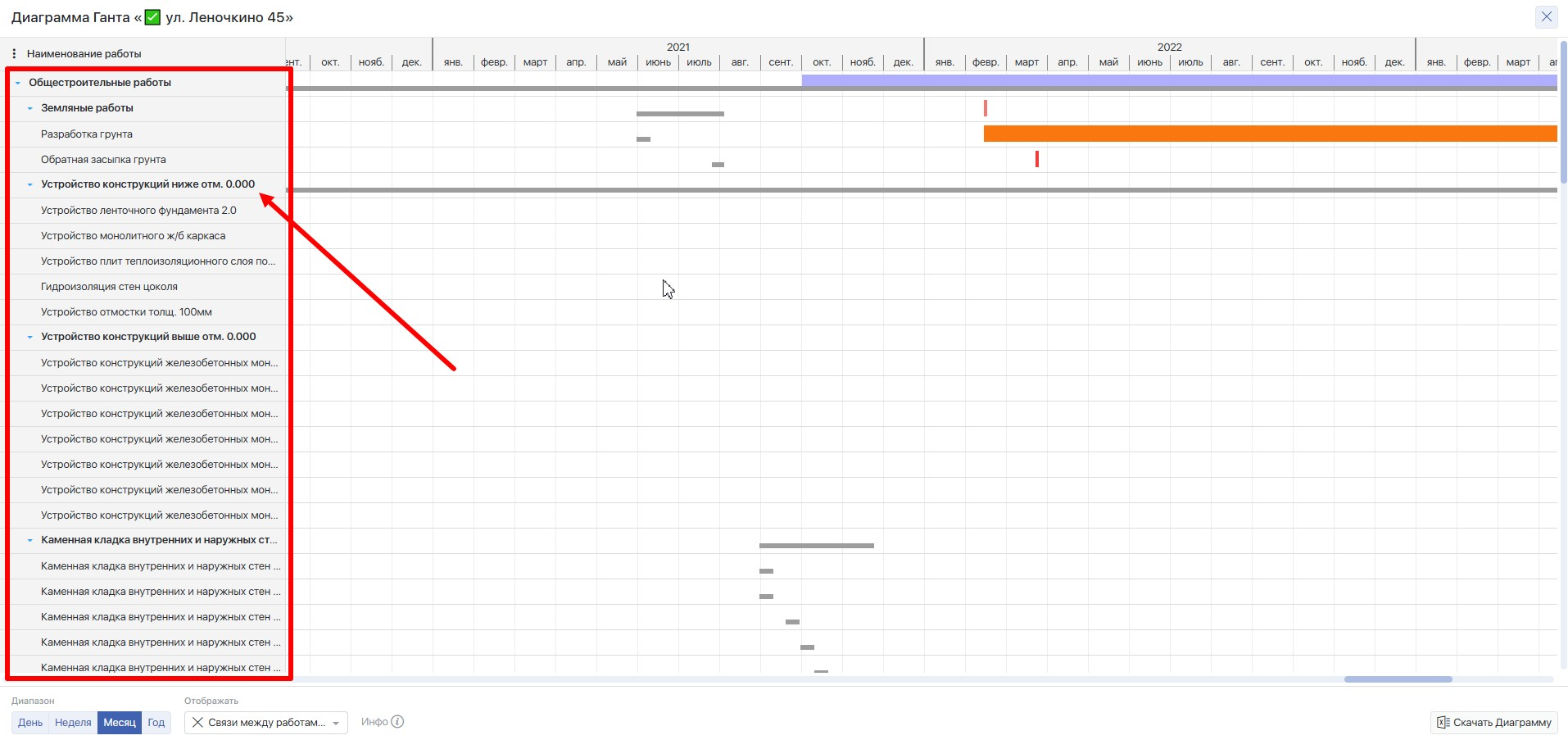

Список работ отображается в левой части окна, при этом группы работ выводятся жирным шрифтом и при нажатии на них можно свернуть или развернуть список.

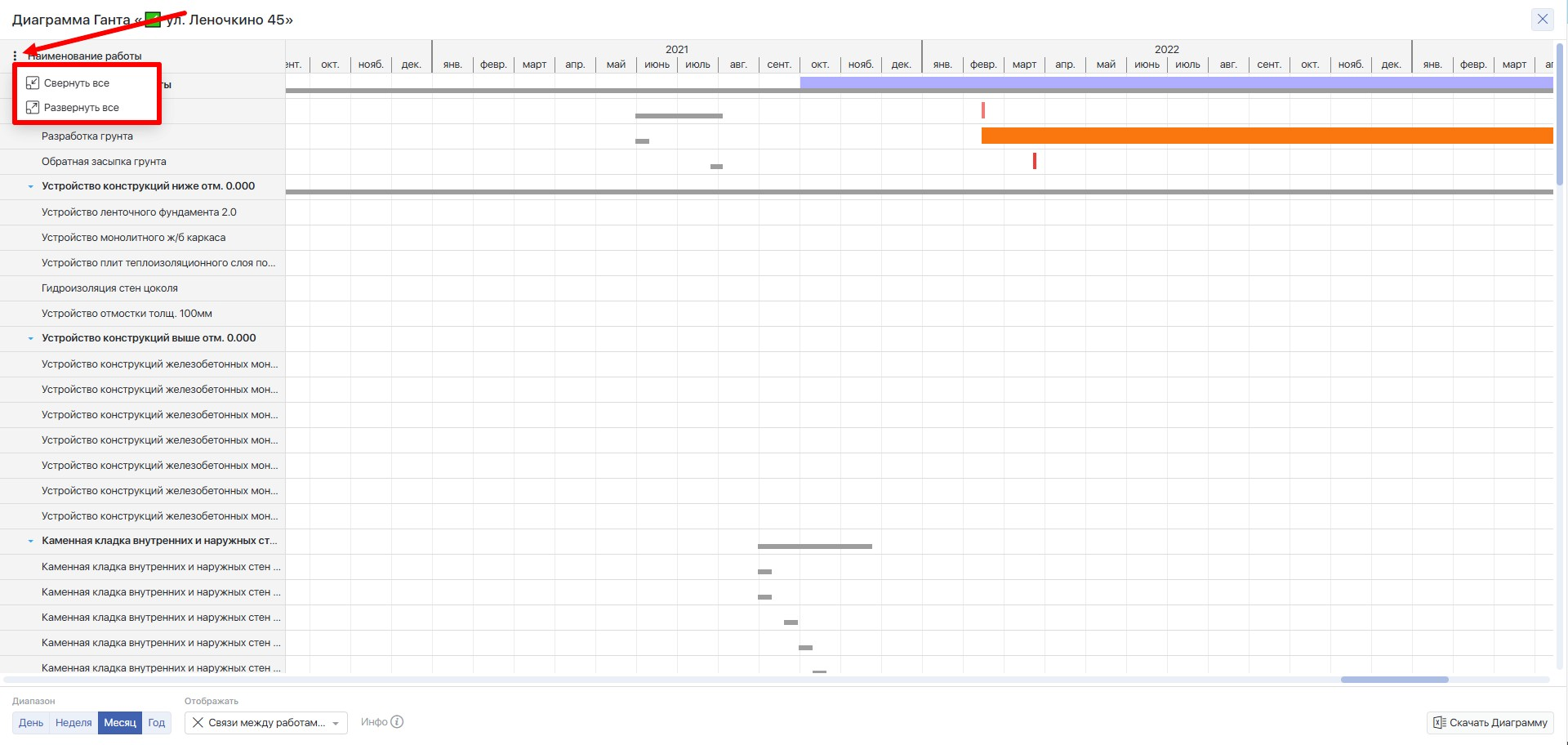

Также можно оперативно сворачивать и разворачивать весь ГПР, для этого в левом углу у наименования колонки Наименование работы нажмите на «три точки» и выберите один из пунктов:

• Свернуть все
• Развернуть все

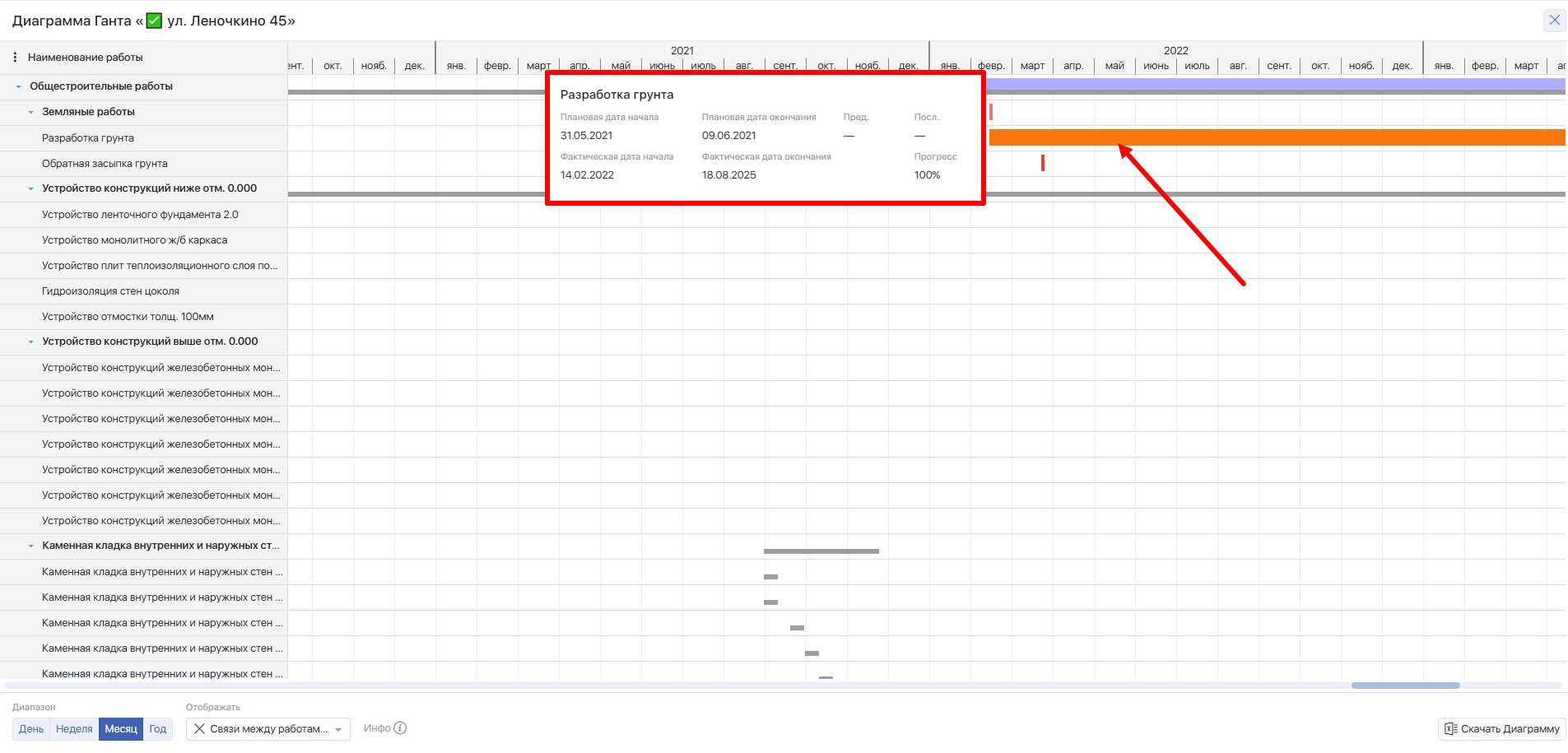

При нажатии на длительность работы откроется окно с более детальной информацией, в котором будет указано:

• Плановая дата начала
• Плановая дата окончания
• Предшественник (Пред.)
• Последователь (Посл.)
• Фактическая дата начала
• Фактическая дата окончания
• Прогресс

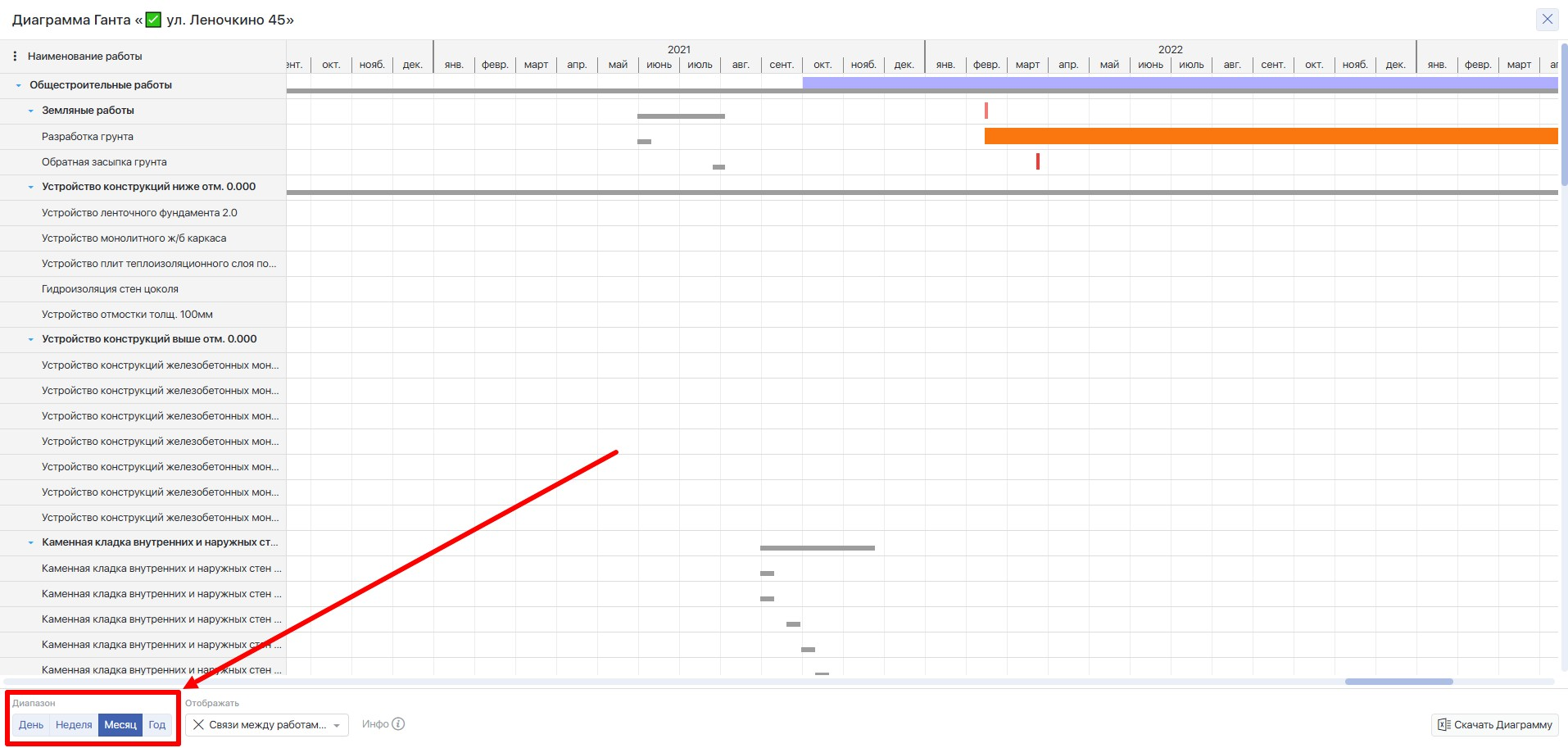

Возможно скорректировать диапазон, в котором будет отображаться длительность работ. Для этого в левом нижнем углу выберите один из вариантов:

• День
• Неделя
• Месяц
• Год

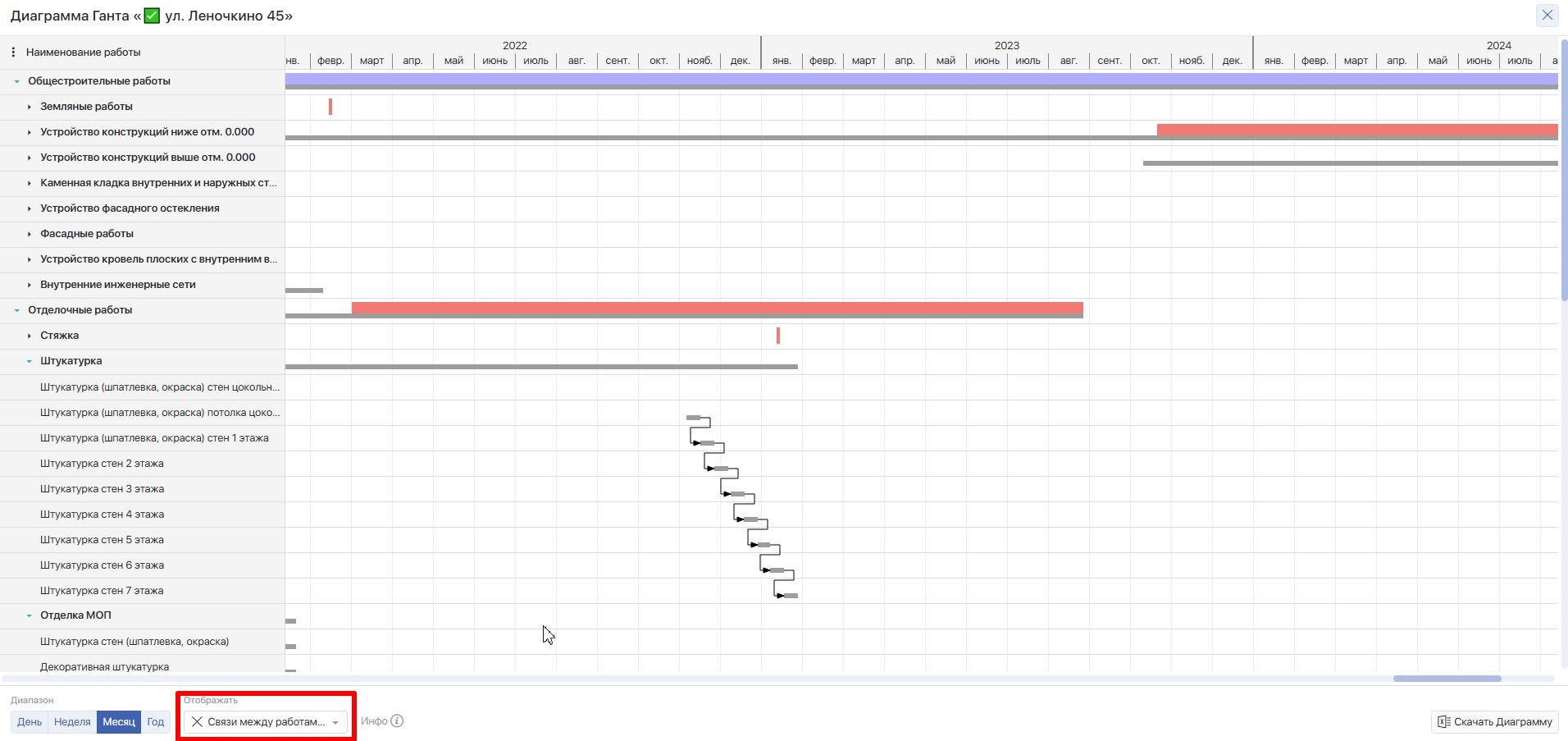

В селекторе Отображать можно настроить формат отображения данных:

• Связи между работами
• Фактические даты
• Плановые даты

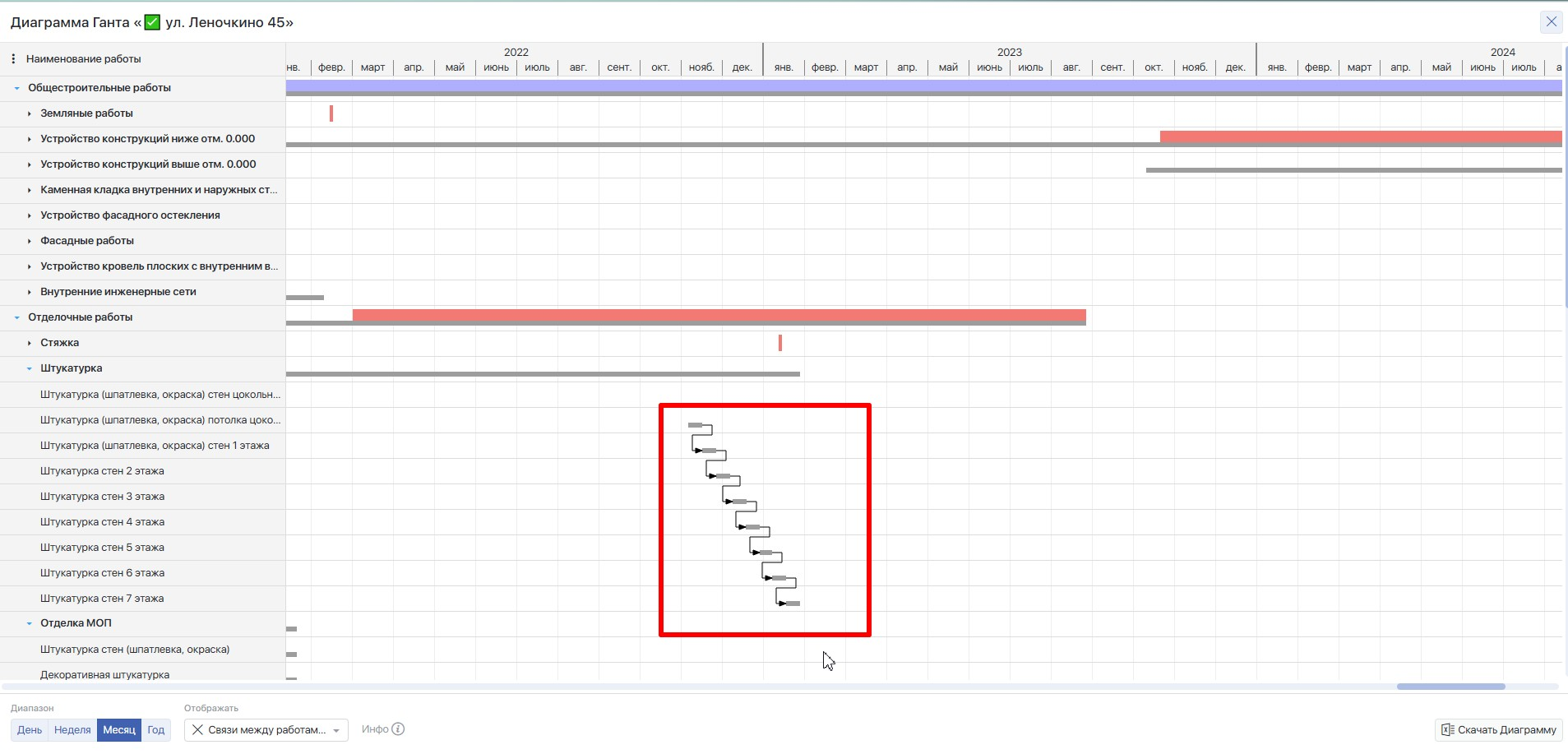

Связи между работами в графике отображаются стрелками в направлении от предшественника к последователю.

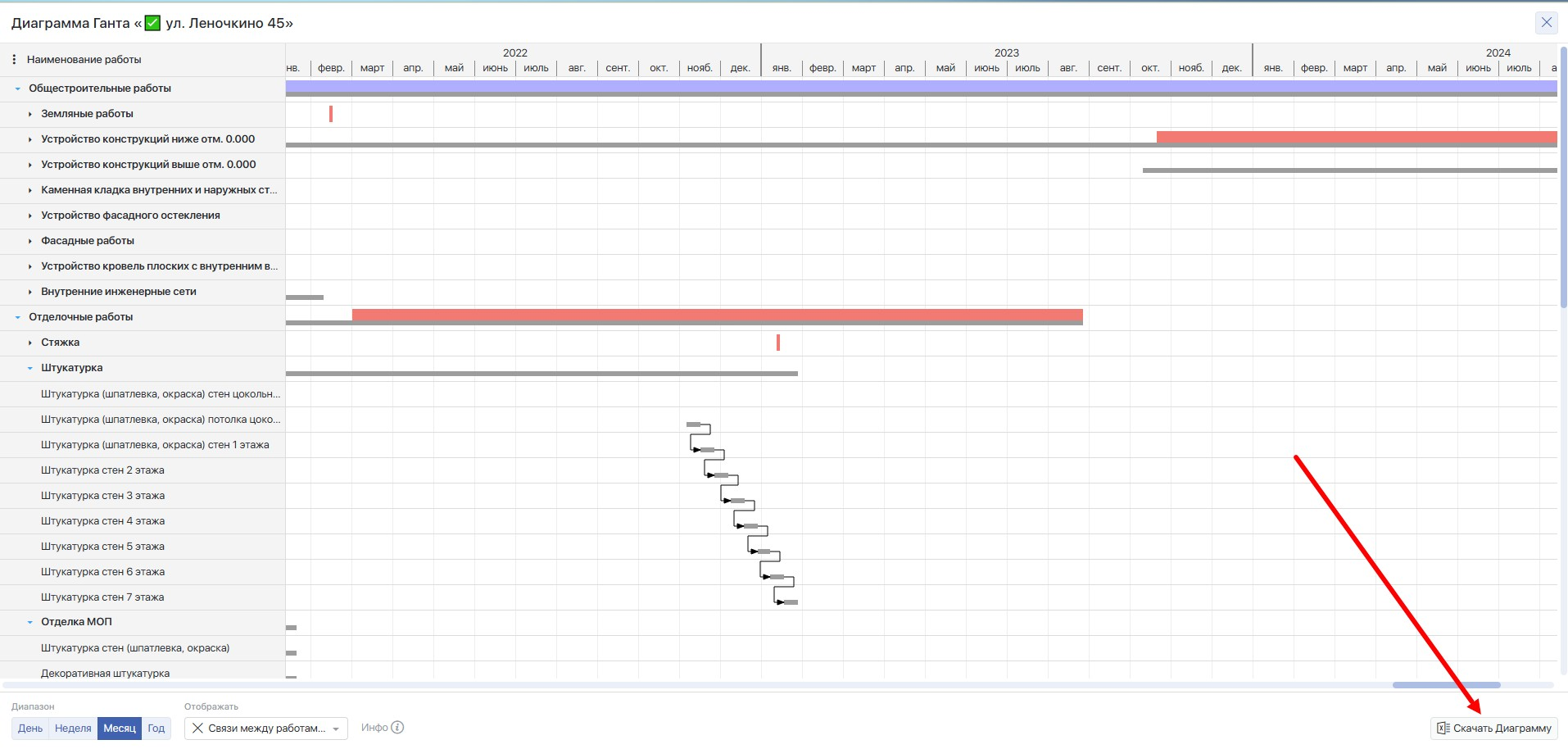

Также доступно скачивание данной диаграммы в формате Excel по нажатию на кнопку Скачать Диаграмму .
