4. Редактор графика

Где находится

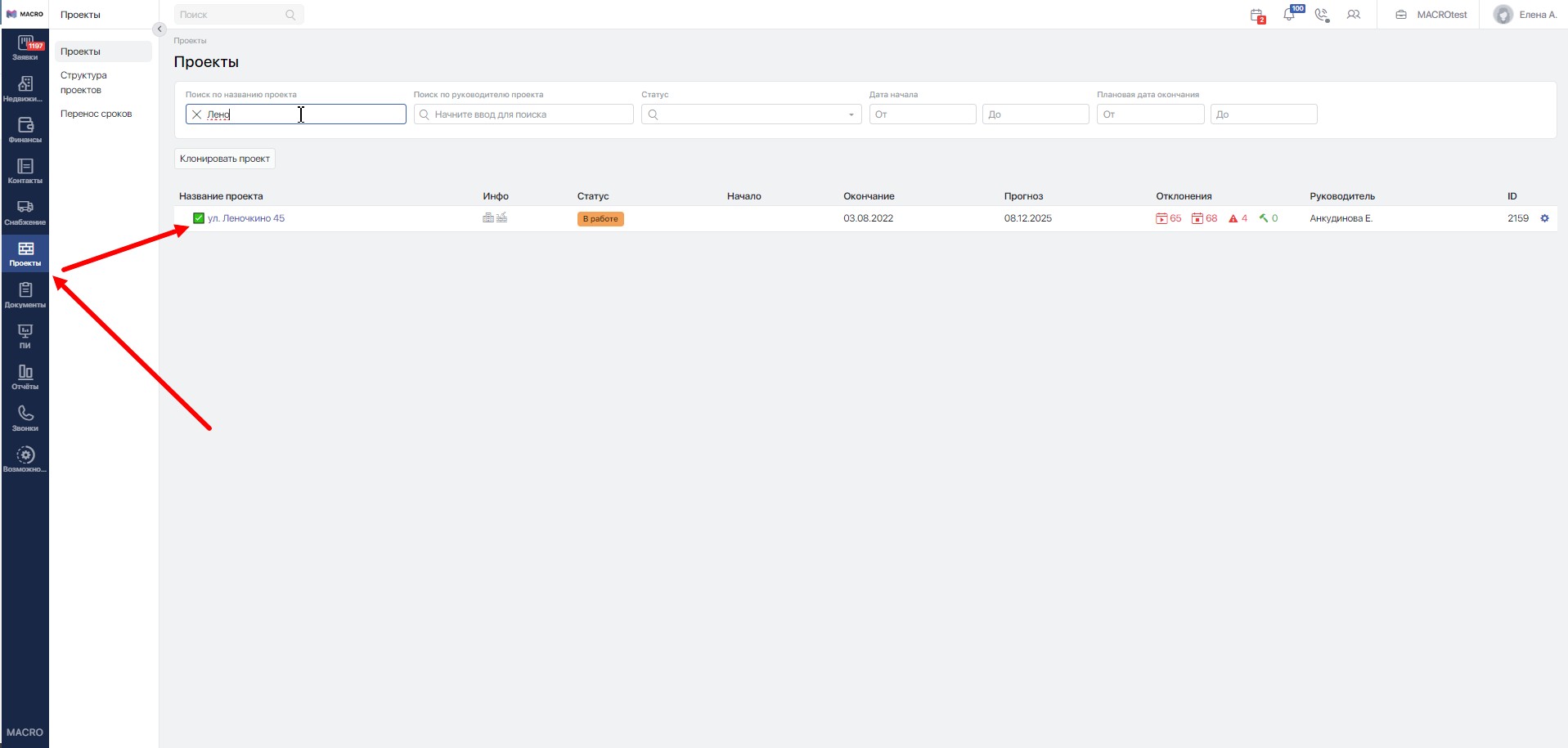

1. Перейдите в модуль Стройками выберите проект, нажав на его название

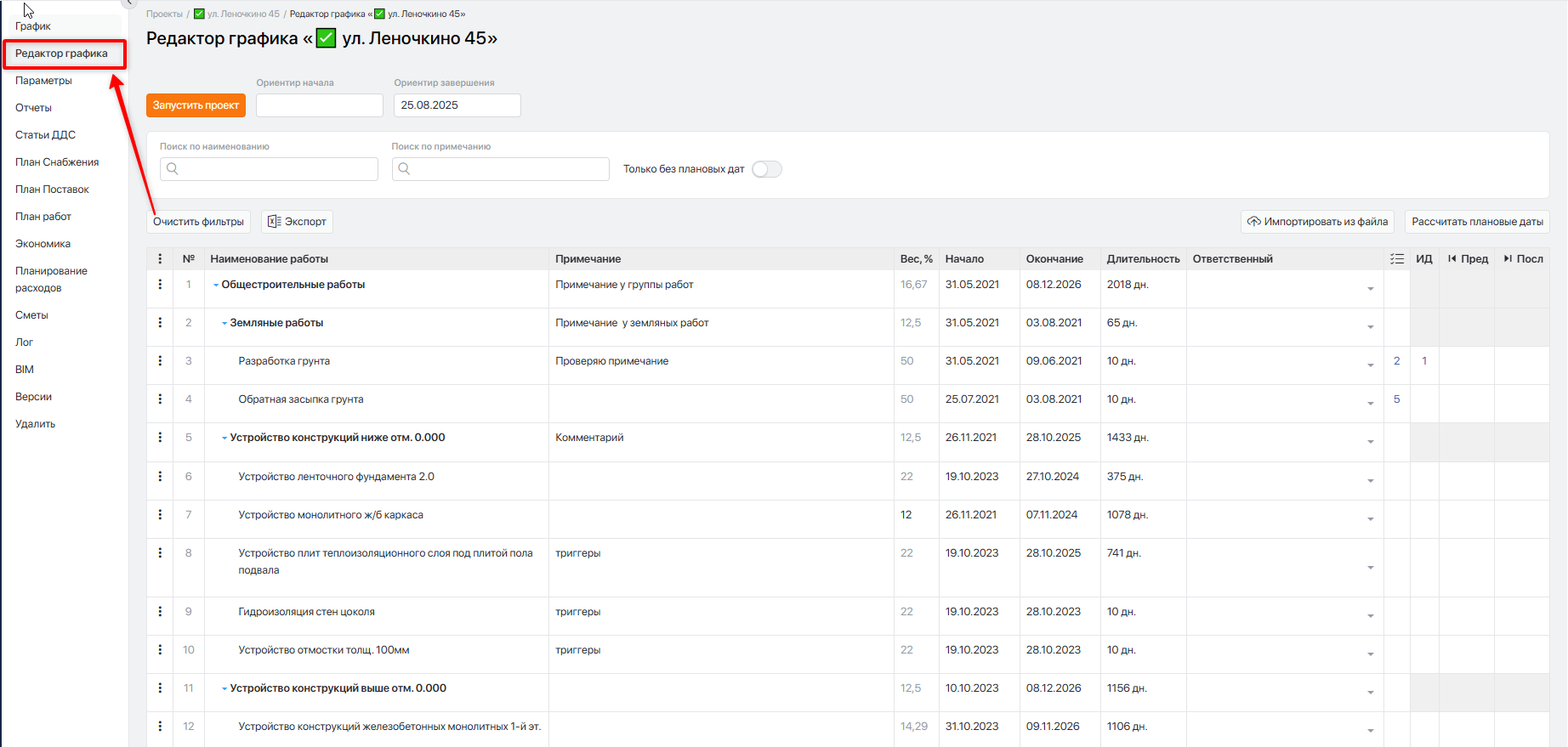

2. В меню слева выберите "Редактор графика"

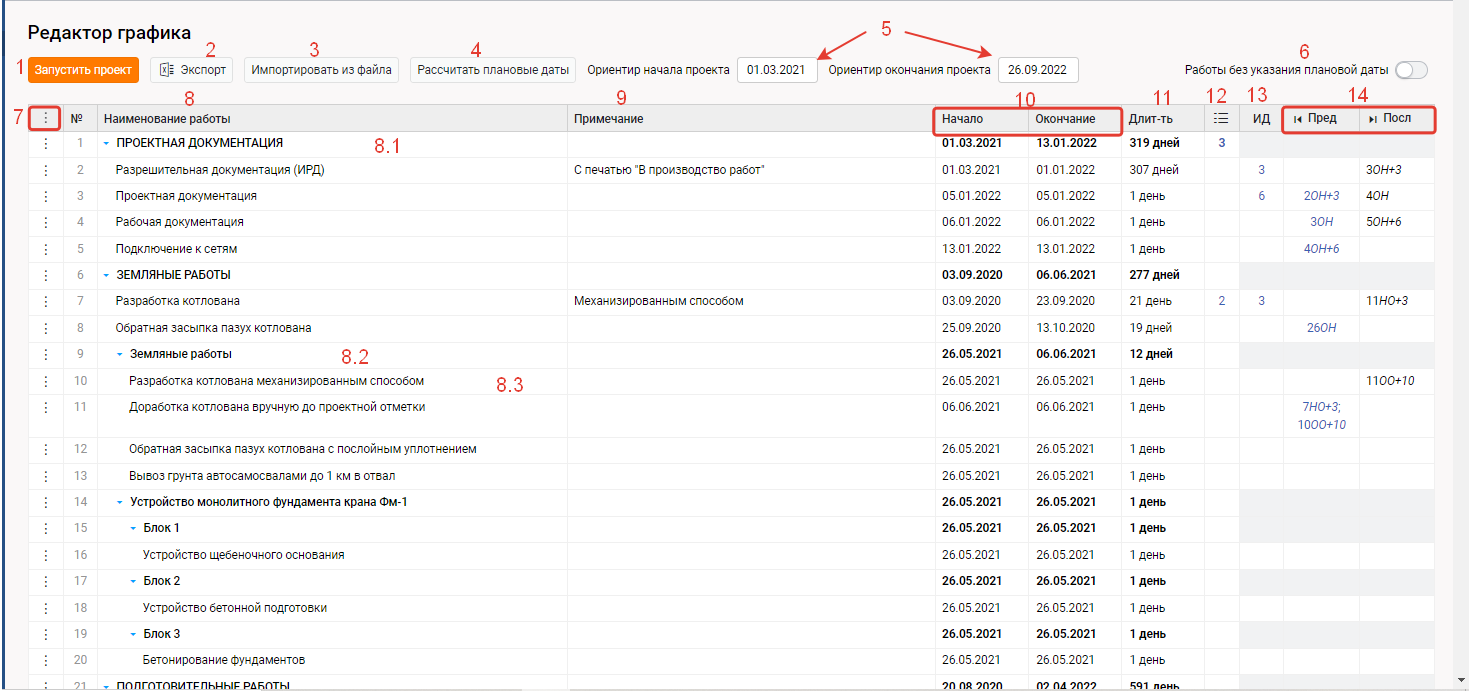

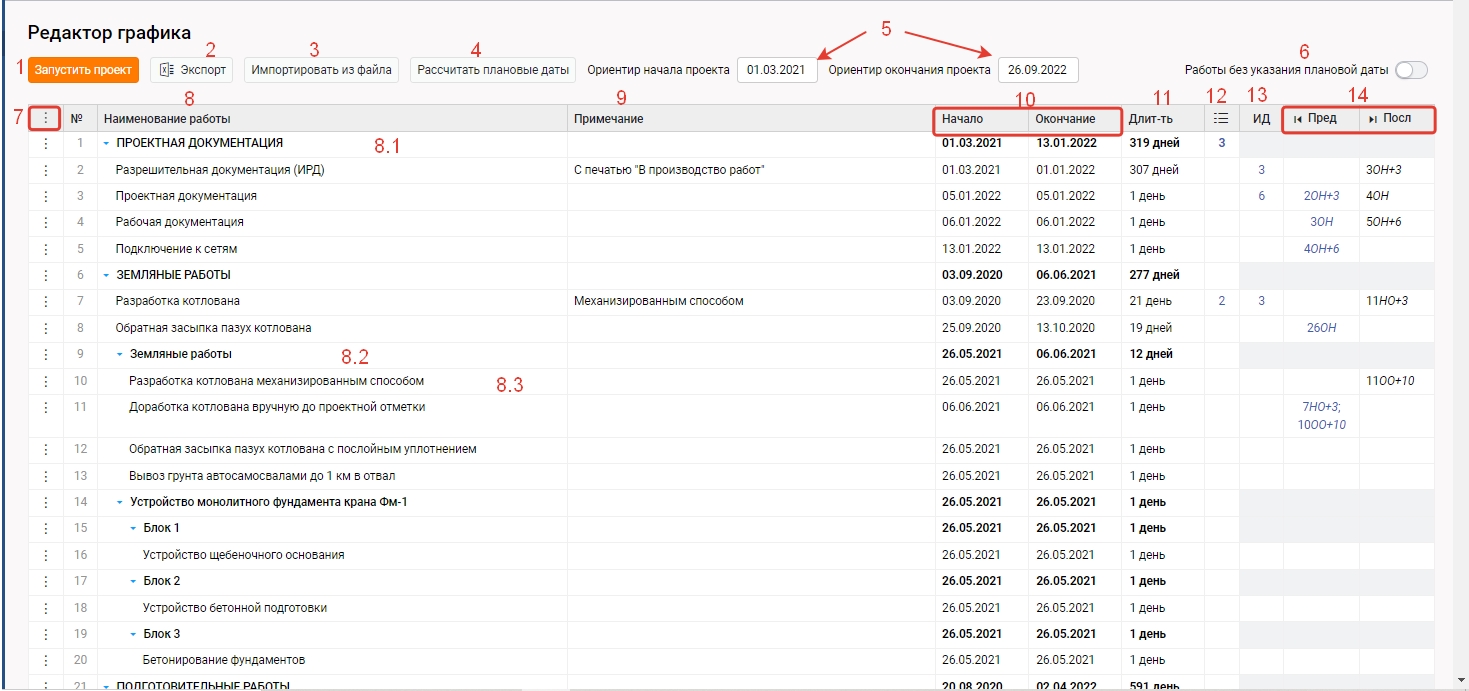

Обозначения в редакторе графика

1. Запустить проект - нажмите для запуска проекта
2. Экспорт - можно скачать график строительства
- Скачать (XLS) - Скачать архив (zip)
3. Импортировать из файла - загрузка заполненного шаблона ГПР в систему
4. Рассчитать плановые даты - при использовании данного инструмента, все внесенные руками изменения, в даты ГПР, после нажатия кнопки "Рассчитать плановые даты", все даты будут выставлены в соответствии с указанными связями (т.е. ручные правки будут отменены).
5. Ориентиры начала проекта / окончания проекта - выставляются вручную
6. Работы без указания плановой даты - при включении данной настройки (переключатель загорится зеленым) отобразятся только работы, у которых не указаны плановые даты
7. "Три точки" - меню действий для редактирования графика
8. Наименование работы в графике - список работ и групп работ в графике
8.1. Наименование группы работ. Выделяется жирным шрифтом
8.2 Наименование подгруппы работ, так же выделяется жирным шрифтом
8.3 Наименование работы
9. Примечание - комментарий к работе/группе работ, отображается в запущенном графике
10. Даты начала / окончания работ. Можно выставить несколькими способами:
- Ввести дату начала и длительность. Дата окончания рассчитается автоматически - Ввести дату начала и дату окончания. Длительность рассчитается автоматически - Щелкнуть по ячейкам и выбрать даты из календаря - Ввести даты начала/ окончания у первой работы, у всех остальных проставить длительность, задать связи и все остальные даты рассчитаются автоматически - Заполнить шаблон графика работами и датами, загрузить в систему и вся информация автоматически отобразится
11. Длительность - сколько дней запланировано на выполнение данной работы
12. Чек-лист - Отображается количество внесенных пунктов в чек-лист
13. ИД - в данном инструменте заносятся реестры исполнительной документации, лабораторного и геодезического контроля. Отображается количество позиций по всем реестрам
14. Пред / Посл - инструмент для расстановки связей работ. Отображаются аббревиатуры типов связей, а также количество дней запаздывания. Подробнее
Типы связей:
  1. 1.
    ОН - Работа начнется после окончания другой работы;
  2. 2.
    НО - Работа окончиться после начала другой работы;
  3. 3.
    ОО - Работа окончится после окончания другой работы;
  4. 4.
    НН - Работа начнется после начала другой работы.
