# График производства работ. Общий вид.
## Где находится график производства работ
Откройте модуль **Проекты** и выберите интересующий **проект**, нажав на его название.
*Вы имеете доступ только к тем проектам, в которых Вы указаны в качестве участника. Данные проекты выделены синим цветом.*
*Если у Вас нет доступа к проекту* — *обратитесь к Вашему администратору системы. Недоступные проекты в списке не отображаются.*
Убедитесь, что Вы находитесь в разделе **График**. Если Вы находитесь в редакторе графика, необходимо [запустить проект в работу](https://docs.macrodigital.ru/manual/macroerp/stroika/zapusit_vernut_na_dorabotku).
Рассмотрим основные составляющие графика.
## **Сведения о ходе реализации проекта:**
* **Ориентир завершения** — дата планового завершения проекта, указанная в редакторе графика в графе **Ориентир окончания проекта**.
* **Прогноз завершения** — дата завершения проекта, рассчитанная как максимальная плановая дата завершения из всех работ ГПР. При расхождении с **Ориентиром завершения** отображается количество дней запаздывания или опережения от плана.
* **Отклонение** — рассчитывается в днях, как разница между прогнозной датой завершения проекта и ориентировочной датой завершения проекта.
* **Готовность** — рассчитывается на основании веса и статуса готовности каждой работы.
## **Меню фильтров**
1. **Фильтр "По сроку выполнения"** позволяет отсортировать и оставить в перечне работ ГПР только работы с выбранным признаком. Можно одновременно выбрать несколько параметров:
* **Завершенные** — работы в статусе **Готово**.
* **Просроченные** — работы, плановая дата начала и/или окончания которых прошла, но работы не начались и/или не завершились в плановые даты.
* [**Начатые, но незавершенные**](#user-content-fn-1)[^1] -- работы, которые ведутся в настоящий момент.
* **Неначатые** — работы будущего периода, плановая дата начала которых не наступила.
* **Просрочено начало работ** - работы, дата начала которых прошла, но работы не начались в плановую дату.
* **Просрочено окончание работ** — работы, дата окончания которых прошла, но работы не завершились в плановую дату.
2. **Фильтр** «**Исполнительная документация**»
* Есть — отображаются только работы, в которых есть приложенная исполнительная документация
* Нет — отображаются только работы, в которых нет приложенной исполнительной документации
3. **Фильтр** «**Качество подтверждено**» позволяет произвести выборку в зависимости от наличия и отсутствия отметки подтверждения качества работ.
* **Да** — отсортировывает работы, в которых стройконтролем подтверждено качество работ.
* **Нет** — отсортировывает работы, в которых стройконтролем не подтверждено качество работ.
Подробнее о работе Стройконтроля по [ссылке](https://docs.macrodigital.ru/manual/macroerp/stroika/stroikontrol).
4. **Фильтр** «**Приёмка выполнена**» позволяет отобрать работы в зависимости от наличия выполненной приёмки работ стройконтролем.
* **Да** — отсортировывает работы, в которых Стройконтролем выполнена приёмка работ.
* **Нет** — отсортировывает работы, в которых Стройконтролем не выполнена приёмка работ.
Подробнее о работе Стройконтроля по [ссылке](https://docs.macrodigital.ru/manual/macroerp/stroika/stroikontrol).
5\. **Фильтр** «**Предписания/Дефектовки**» позволяет сделать выборку в зависимости от наличия предписаний/дефектовок, которые не устранены или не устранены в срок.
* Предписание не устранено.
* Предписание не устранено в срок.
* Дефектовка не устранена.
* Дефектовка не устранена в срок.
6. **Версия ГПР** — фильтр позволяет выбрать, с какой из сохраненных версий произвести сравнение текущего графика. Допускается выбор не более двух пунктов.
7. **Дата начала/окончания** — производит сортировку работ, у которых фактические даты начала/окончания попадают в заданный интервал.
8. **ГПР** — позволяет сократить отображение графика только до заданной группы работ/работы в фильтре.
9. **Поиск по названию** — осуществляется поиск по наименованию работы, в графике отображаются работы, подходящие по искомому слову.
10. **Поиск по примечанию** — производится поиск по вхождению искомого слова в примечания к работе.
11. **Прогресс выполнения работ** — фильтр с двумя вариантами.
* **Не указан** — отображаются все работы, в которых прогресс выполнения либо не указан, либо равен 0.
* **Указан** — отображаются работы, в которых прогресс выполнения больше 0.
12. **Опции** — фильтр со списком опций работ.
* **Только с незакрытыми задачами** - осуществляется выборка работ/групп работ, по которым созданы задачи, но они еще не закрыты.
12. **Очистить фильтры** — при нажатии происходит сброс всех выбранных фильтров.
13. **`Сводка проекта`** — кнопка разворачивает раздел **сводка проекта**, содержащий подразделы с неустранёнными предписаниями и запросами на изменение сроков работ.
14. **`Диаграмма Ганта`** — при нажатии на кнопку отображается график в формате диаграммы Ганта с возможностью выбора просмотра в разрезе День/Неделя/Месяц/Год.
15. Кнопка **`Сохранить версию`** позволяет произвести сохранение текущей версии ГПР. При ее нажатии появится окно, в котором необходимо задать наименование для сохраняемой версии, после чего нажать на кнопку **`Сохранить`**.
17. Переключатель **`СК в группах`** — делает доступным отображение кнопок стройконтроля у групп работ.
18. Переключатель **`Связи`** — при его активации в графике выводятся колонки "Пред" и "Посл", в которых отображаются связи: номера строк работ‑предшественников («Пред») и последователей («Посл») текущей работы.
19. Кнопка **`Лог переноса сроков`** — здесь хранятся все запросы на перенос сроков. [*Подробнее о разделе*](https://docs.macrodigital.ru/manual/macroerp/stroika/perenos_srokov)
20. Кнопка **`Обновить актуальность дат`** — позволяет обновить плановые даты работ с учетом изменений фактических дат и выстроенных связей.
## **Обозначения в графике производства работ**
**1.** Столбец с меню действий для каждой работы.
* В левом верхнем углу **шапки графика** инструмент меню позволяет развернуть или свернуть все группы работ в ГПР, а также скачать ГПР в Excel в виде таблицы с перечнем работ, датами начала и окончания; по кнопке **`Экспорт`**.
* **Три точки около группы работ позволяют:**
* начать сразу несколько работ в группе
* завершить одновременно несколько работ в группе
* вызвать стройконтроль
* создать задачу
* просмотреть подробный лог по данной группе работ
* посмотреть связанные задачи
* Три точки около **завершённой работы** позволяют:
* возобновить работу
* вызвать стройконтроль
* создать задачу
* просмотреть подробный лог по конкретной работе
* посмотреть связанные задачи
* Три точки около **незавершёной** **работы** позволяют:
* отменить старт работы
* завершить работу
* вызвать стройконтроль
* создать задачу
* просмотреть подробный лог по конкретной работе
* просмотреть связанные задачи
* Три точки около **неначатой работы** позволяют:
* начать работу
* создать задачу
* просмотреть подробный лог по конкретной работе
* просмотреть связанные задачи
**2. Порядковый номер -** номер строки графика от 1 до N, с учетом всех иерархий графика.
**3. Наименование** **работы** — название групп, подгрупп и работ. **Название групп** (1) выделено жирным шрифтом, **работ** (2) - обычным. Строки групп и подгрупп подсвечены серым цветом (1). **Комментарии (3)**, указанные в редакторе ГПР, отображаются под названием работы серым шрифтом.

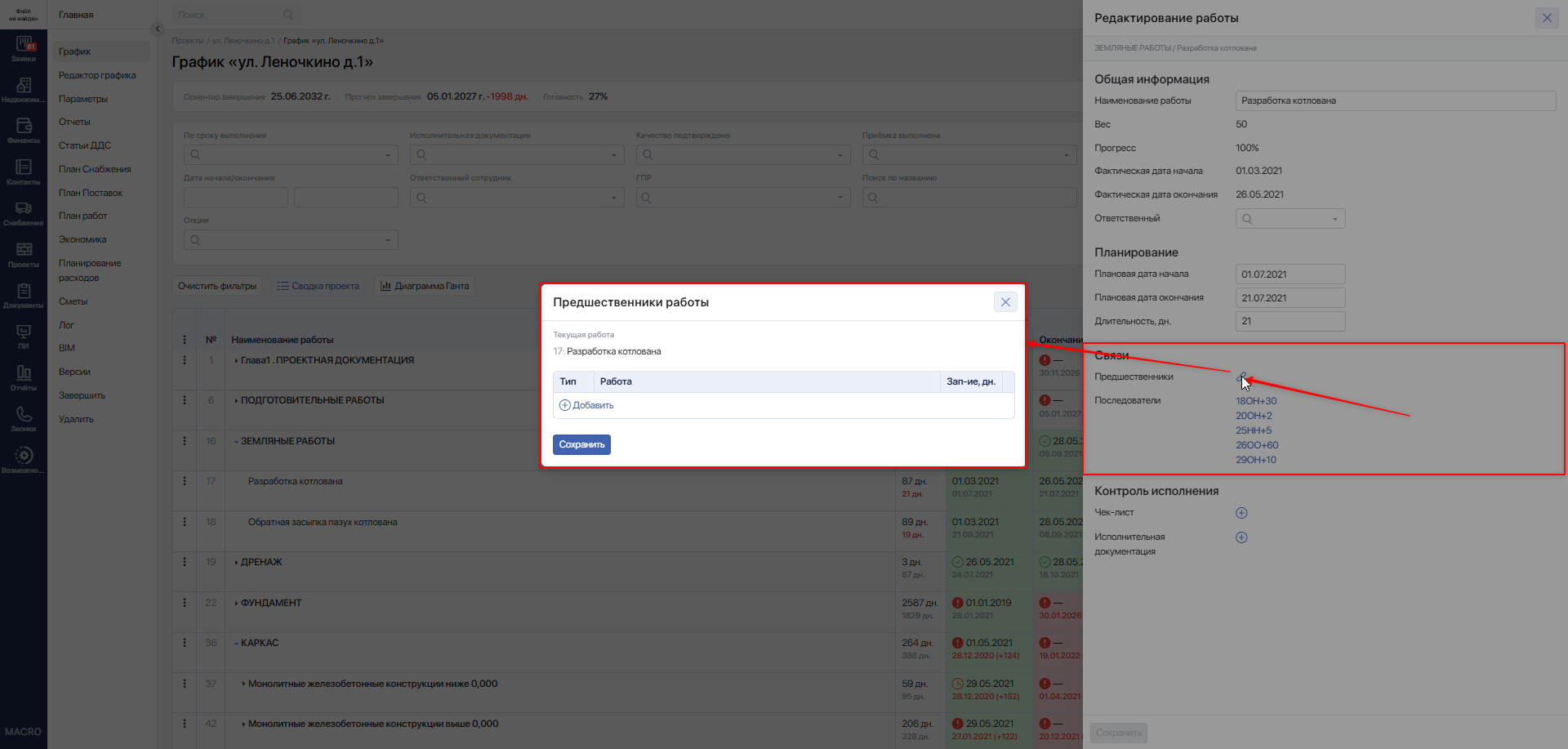

**4. Предшественники и Последователи**
**Предшественники** — работы, от которых зависит текущая работа. **Последователи** — работы, которые зависят от текущей работы. Столбцы видны при включённой настройке **`Связи`*****.*** При наведении на обозначение показывается тип связи.

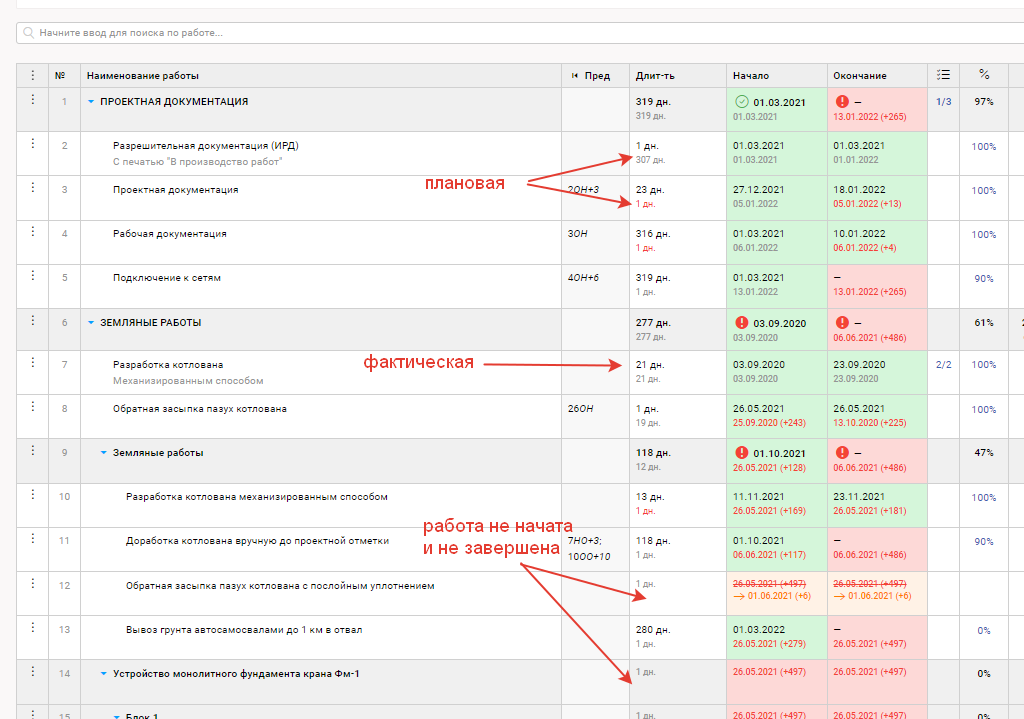

**5. Длительность** — продолжительность работ, рассчитанная как разница между датой окончания и датой начала работы.
Содержит две строки:
* верхняя (чёрная) — **фактическая продолжительность**, рассчитанная из фактических дат окончания и начала.
* нижняя (серая либо красная) — **плановая продолжительность**, рассчитанная из плановых дат окончания и начала, указанных в редакторе ГПР при составлении графика.
Отклонение фактической продолжительности от плановой обозначается цветовой индикацией плановой длительности.
Если фактическая продолжительность меньше или совпадает с плановой длительностью, цвет планового значения серый.
Если фактическая продолжительность превышает плановую длительность, цвет планового значения красный.
Если в колонке **Длительность** указано только одно значение - значит, работа не начата и не завершена, и фактическая длительность не рассчитана.

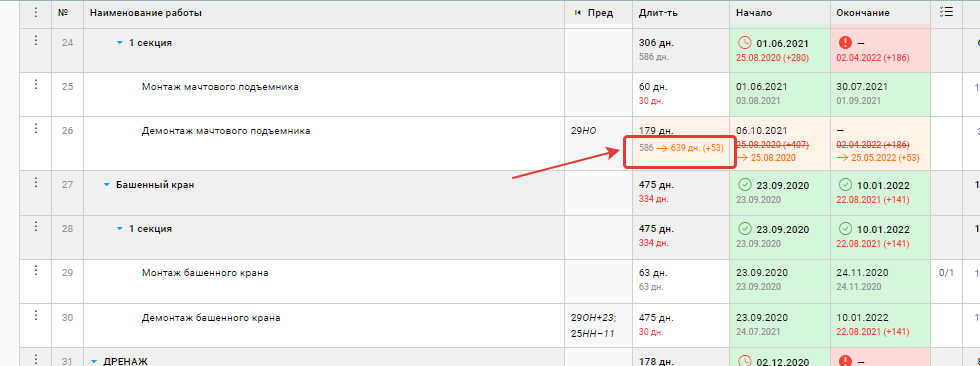

Запрос на перенос сроков с сохранением даты окончания, но изменением длительности будет отображаться в виде оранжевой стрелки с указанием новой длительности и запаздывания в скобках. До тех пор, пока не будет согласован.
**6. Даты начала и окончания работ** — содержат плановые (внизу) и фактические (вверху) даты начала и окончания работ.
За плановые значения берутся даты, установленные в редакторе графика.
Фактические даты устанавливаются ответственными сотрудниками по мере реализации проекта и выполнения работ.
Разница между плановой и фактической датой отображается в скобках в нижней строке рядом с плановой датой.
Подробнее о цветовой индикации работ можно ознакомиться в инструкции по цветовой индикации [работ](https://github.com/abssoft/docsmacrohelp/blob/main/manual/macroerp/stroika/cvetovaja_indikacija_srokov_rabot.md) и [групп](https://github.com/abssoft/docsmacrohelp/blob/main/manual/macroerp/stroika/cvetovaja_indikacija_grupp_rabot.md).
**7. Чек-лист** по каждой работе/группе работ отображает общее количество и количество выполненных пунктов чек-листа.
Значения пункта имеют вид k/n , где k- количество, выполненных пунктов, n - общее количество пунктов.
**8. Процент готовности работ** — показывает степень готовности каждой работы (выставляется вручную) и группы работ (считается автоматически исходя из степени готовности вложенных работ). Процент готовности можно зафиксировать в диапазоне от 0 до 100, при этом допускается ввод только целых значений.
**9. Относительный показатель выполнения контрактов.**
* Относительное выполнение по актам выполненных работ к стоимости, указанной в предмете договора (1)
* Относительное выполнение по актам выполненных работ к стоимости, указанной в ориентире экономики проекта (2)

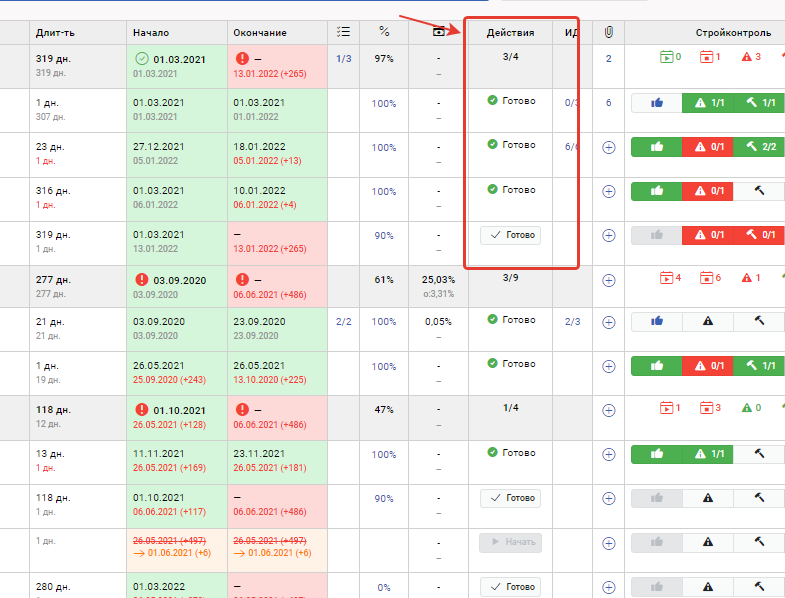

**10. Действия.**
Значения показателя имеют вид k/n , где k — количество завершенных работ (в статусе готово) в группе работ, n — общее количество работ в группе работ

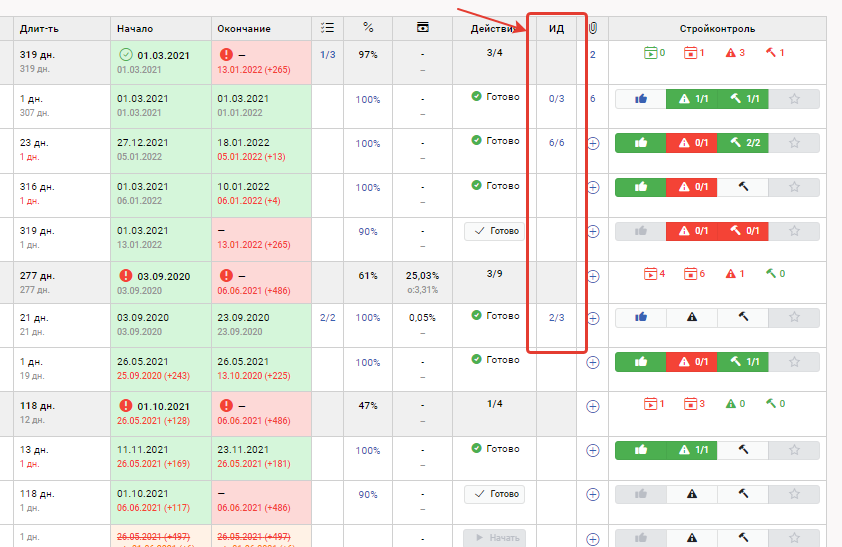

**11. Исполнительная документация**
Значения пункта имеют вид k/n , где k- количество пунктов реестра исполнительной документации, к которым приложены документы, n - общее количество пунктов реестра исполнительной документации по конкретной работе.
**12. Файлы**
Используется для загрузки прочих файлов или прикрепления ссылок. Файлы можно загружать или перетаскивать в окно загрузки. Отражает количество загруженных документов.
{% hint style="info" %}
*Допустимый формат файлов: doc, docx, odt, pdf, jpg, jpeg, zip, xls, xlsx.* *Максимальный размер: 50 МБ.*
{% endhint %}

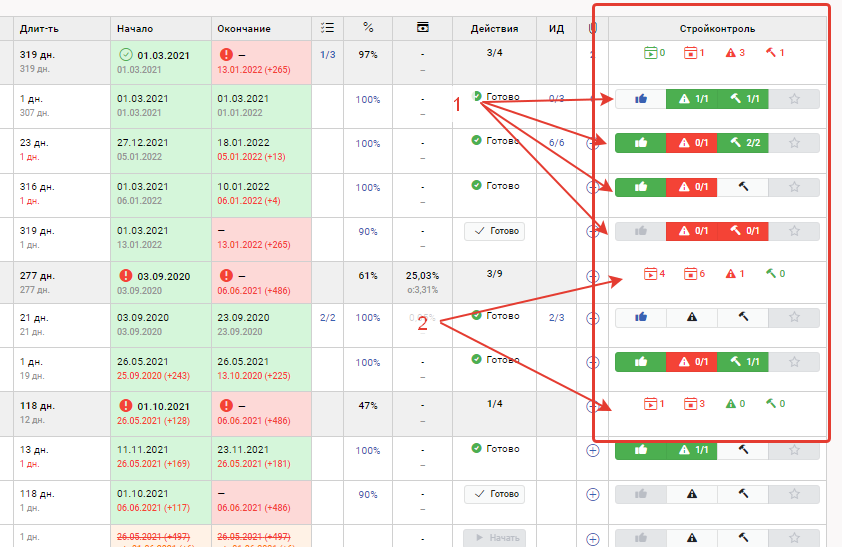

**13. Стройконтроль**
* Отображение приемки работ, предписаний, дефектовок, качества работ (1).
* Отображение сводной информации по группе работ (2).
